YSMF-600 型高速磨粉機設備裝置
名稱 |
型號 |
軸承(進口) |
7312AW |
軸承(進口) |
NU312EM |
油封(進口) |
80*55*12 |
三角皮帶 |
A2235 |
磨盤材料(進口) |
5KD11-500 |

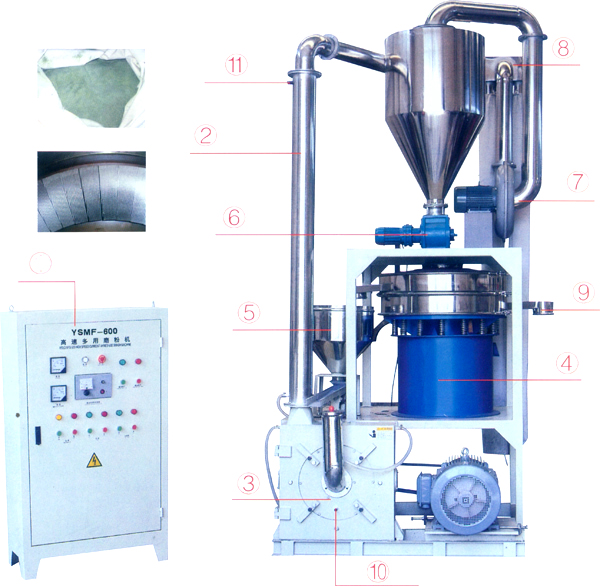

磨粉機流程圖:
PULVERIZING MILL FLOWCHART:
1.電箱 2.冷卻管道 3.主機 4.振動篩(選配) 5.喂料機 6.關風機 7.吸風機 8.除塵裝置 9.出料口 10.進水口 11.出水口
高速磨粉機概況:
該機是本公司吸收德國先進技術研制的最新型磨粉機,其特點如下:
1.與同類型磨粉機相比,在同功耗的情況下產量有較大提高(增產100%~200%),節約能耗。
2.增加了集塵裝置,有效的降低粉塵污染。
3.關風機出料,振動篩選料,選出不合格料,自動回磨粉機降低了操作工人的勞動強度。
4.主機門蓋可以打開,便于檢修和刀具的更換。
5.利用風水雙冷,較好的降低了機體內的工作溫度所磨制的料不易變性。
主要技術參數:
1.刀盤數1對外徑:500mm±1mm
2.主電機功率:45kw.2950r/min
3.引風機:4kw
4.關風機:0.75kw
5.產量:PVC20~40目 20-650kg/h
6.外型尺寸:整套機器(長*寬*高)2000*1700*4200mm
7.整機重量:1500kg
用途:
本廠吸收德國先進技術研制開發的系列磨粉機適用于PTFE ABS PPR PVC-V PE 等汽車輪胎橡膠或其他塑料經過試磨成功的。經塑料制品專業工廠實踐操作證明,磨制粉料的各項指標不變,因此是塑料制品廠降本節支、解決廢次品積累困擾的最佳設備。
維護保養:
1.定期打開門蓋,檢查刀片,緊固螺母及改級螺母是否松動,如有松動必須擰緊。
2.潤滑主機軸承使用鋰基二硫化錮(Mos2)潤滑脂。
3.風機鋼管須每月檢查葉片和管內壁并清楚其板結的粉塵。
4.刀片在使用相當時間后,其受力面磨成較大圓角時,則拆下刀盤將刀盤調轉180度,緊固后可繼續使用。
5.易損件清單(見表1)
安全生產注意事項:
1.熟悉說明書內容及電器按紐的作用,主機旋轉方向須符合皮帶罩上標示的箭頭方向,嚴禁倒轉。
2.開機前應先啟動風機(注意轉向),待運轉正常后,啟動主機叨叨正常轉速后,開始加料。
3.生產開始自動加料機開啟要,只要料能進去就可以,然后緩慢加速加料機,機器的負荷狀況,一般在80A左右為宜,因電控柜面板上的電流表測量的是45kw+4kw并線的,所以共總電流額足值是90A在正常工作時電流應在65-80A之間擺動。
4.選料要求:料粒最大值不得超過8mm,切忌金屬,石塊等浸入機內,以免加劇磨損刀盤齒板。
5.運行時如有異常響,應立即停機,打開門蓋檢查,排除故障后,調整刀盤間隙后放能繼續生產。
6.關機前先關閉自動加料機,確定主機無料時,再關主機或震動篩,最后關風機。
